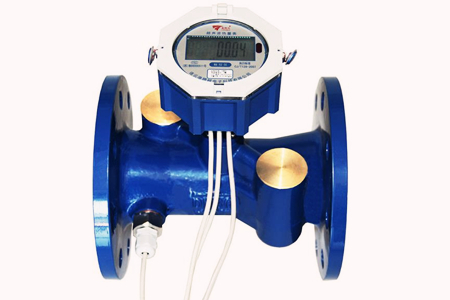

NB-IoT無線遠傳水表
- 產品型號：LXSY-15W~50W，LXLCY-40W~600W
- 精度級別：B級或C級/R160
- 品牌名稱：甬誠/靈泉/JIANGBEI
- 產品產地：浙江寧波
- 生產廠家：寧波市江北水表廠
- 詢價熱線：+86 133 3662 2678
產品詳情
一、視頻實拍
二、產品簡介
LXSY-15W~50W、LXLCY-40W~600W系列NB-IoT無線遠傳水表是江北水表廠設計開發的基于NB-IoT窄帶蜂窩技術進行無線通信的低功耗智能遠程傳輸水表。該水表采用分體式設計，電子單元被安裝在一個獨立的全密封腔體內，保留了傳統濕式水表的結構特點，確保了計量精度和靈敏度不受影響。作為自動抄表系統的一部分，這款機電一體化的電子遠傳水表采用了微功耗設計和編碼校驗技術，具備高靈敏度、強抗干擾能力和遠距離傳輸?shù)奶攸c。
此類水表具有安全衛生和長壽命的優勢。可配備閥門控制功能，擁有智能預付費水表的優點。同時，可以通過無磁技術實現脈沖信號的輸出。配合智能抄表系統的軟件，能夠?qū)崿F(xiàn)小區內水表數據的智能抄讀，并與結算中心聯網共享數據。
三、產品特點
1.采用旋翼式或螺翼可拆卸式結構設計，具備高精度計量性能，始動流量低，便于抄表操作，外觀設計美觀大方；
2.符合CJ/T 224-2012《電子遠傳水表》行業標準；
3.符合GB/T778-2018《飲用冷水水表和熱水水表》國家標準；
4.符合JG/T162-2017《民用建筑遠傳抄表系統》行業標準；
5.滿足電子產品在EMC(電磁兼容性)、ESD(靜電放電)和EMI(電磁干擾)方面的要求；
6.無線模塊與基表采用分體式安裝，具有良好的互換性，當水表檢定期限到達時，僅需更換基表部分即可；
7.電子單元安裝在獨立的全密封腔體內，防水等級達到IP68標準；
8.運用先進的數據編碼和校驗技術，提高了通訊的可靠性；
9. 水表可以直接與NB-IoT基站通信，無需配置額外的采集器或集中器等抄表設備；
10.與上級計算機系統集成，建立遠程自動抄表管理系統，實現抄表和監控的自動化；
11.數據周期性上報：可根據用戶的實際使用情況，通過NB-IoT平臺網絡設定小時、日、月的周期性數據上傳，上傳內容包括累計用水量、電池電量、水表狀態及報告周期；
12.機械讀數方便：保留原有的基表計數裝置，安裝NB無線模塊后，不會影響任何讀數功能；
13.信號穩定：通過NB-IoT基站聯網，并經由核心網絡與水表建立連接，確保信號穩定可靠；
14.無需布線，安裝施工非常便捷。

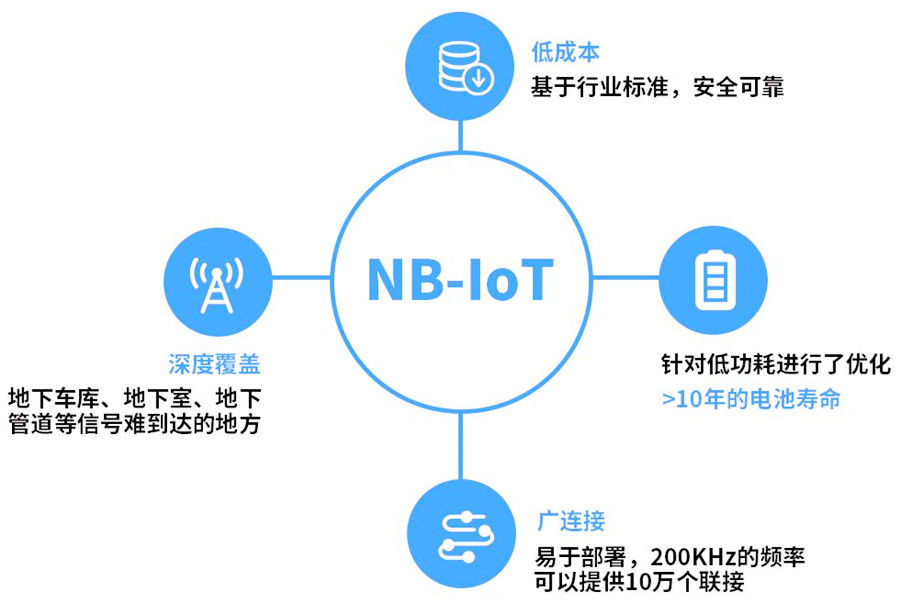

四、NB-IOT窄帶蜂窩技術優勢
1.功耗低；
2.深覆蓋20dB+增益(與2G相比多穿透一堵墻)；
3.低成本，多鏈接(表直接上報數據至基站，無需中間設備轉換)；
4.安全性(采用云平臺管理保障客戶數據的安全)；
5.網絡可靠性(采用專用網絡保障網絡持續穩定運營)；
6.重用現有蜂窩網絡(更快部署時間，更低成本)；
7.全球統一標準&漫游。
五、技術參數
1.電子性能參數
| 項目 | 參數 |
| 頻段 | 800MHz、900MHz |
| 通訊模式 | 雙工 ，收發一體 |
| 輸出功率 | ＜23dBm |
| 接收靈敏度 | -136dBm |
| 發射電流 | ＜250mA |
| 接收電流 | ＜80mA |
| 休眠電流 | ≤4uA |
| 可視距離 | ＞20Km |
| 通信協議 | CoAP協議 |
| 模塊工作溫度 | -20℃~+70℃ |
| 電池型號及容量 | ER26500；8500mAh |
| 電池使用年限 | 1天上傳1次模式 ：約6年 |
2.流量技術參數
| 型號 | 公稱口徑 | 量程比 | 過載流量 | 常用流量 | 分界流量 | 最小流量 | 最小讀數 | 最大讀數 |
| DN | Q?/Q? | Q? | Q? | Q? | Q? | |||
| mm | m3/h | m3 | ||||||
| LXSY-15W | 15 | R80 | 3.125 | 2.5 | 0.05 | 0.0313 | 0.00005 | 99999 |
| R100 | 0.04 | 0.025 | ||||||
| R125 | 0.032 | 0.02 | ||||||
| R160 | 0.025 | 0.0156 | ||||||
| LXSY-20W | 20 | R80 | 5 | 4 | 0.08 | 0.05 | 0.00005 | 99999 |
| R100 | 0.064 | 0.04 | ||||||
| R125 | 0.051 | 0.032 | ||||||
| R160 | 0.04 | 0.025 | ||||||
| LXSY-25W | 25 | R80 | 7.875 | 6.3 | 0.126 | 0.0788 | 0.00005 | 99999 |
| R100 | 0.101 | 0.063 | ||||||
| R125 | 0.081 | 0.0504 | ||||||
| R160 | 0.063 | 0.0394 | ||||||
| LXSY-32W | 32 | R80 | 12.5 | 10 | 0.2 | 0.125 | 0.00005 | 99999 |
| R100 | 0.16 | 0.1 | ||||||
| R125 | 0.128 | 0.08 | ||||||
| R160 | 0.1 | 0.0625 | ||||||
| LXSY-40W | 40 | R80 | 20 | 16 | 0.32 | 0.2 | 0.0005 | 99999 |
| R100 | 0.256 | 0.16 | ||||||
| R125 | 0.205 | 0.128 | ||||||
| R160 | 0.16 | 0.1 | ||||||
| LXSY-50W | 50 | R80 | 31.25 | 25 | 0.5 | 0.3125 | 0.0005 | 99999 |
| R100 | 0.4 | 0.25 | ||||||
| R125 | 0.32 | 0.2 | ||||||
| R160 | 0.25 | 0.1563 | ||||||
| 型號 | 公稱口徑 | 計量等級 | 過載流量 | 常用流量 | 分界流量 | 最小流量 | 最小讀數 | 最大讀數 |
| DN | Q? | Q? | Q? | Q? | ||||
| mm | m3/h | m3 | ||||||
| LXLCY-40W | 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 |
| LXLCY-50W | 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 |
| LXLCY-65W | 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 |
| LXLCY-80W | 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 |
| LXLCY-100W | 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 |
| LXLCY-125W | 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 |
| LXLCY-150W | 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 |
| LXLCY-200W | 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 |
| LXLCY-250W | 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 |
| LXLCY-300W | 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 |
| LXLCY-350W | 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 |
| LXLCY-400W | 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 |
| LXLCY-500W | 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 |
| LXLCY-600W | 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 |
▲ 過載流量(Q?)--要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；
▲ 常用流量(Q?)--額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；
▲ 分界流量(Q?)--出現在常用流量Q?和最小流量Q?之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；
▲ 最小流量(Q?)--要求水表的示值符合最大允許誤差的最低流量；
▲ 示值誤差：在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區(Q?≤Q≤Q?)為±2%，低區(Q?≤Q<Q?)為(±5%)。
3.工作環境： 水溫0.1～+45℃，濕度0～95%RH；
4.工作壓力：≤1.0 Mpa；
5.壓力損失：在額定工作條件下的最大壓力損失不超過0.063Mpa；
6.環境等級：B級(安裝在室內的固定式水表)；
7.電磁環境：E1級(住宅、商業、和輕工業)；
8.外殼防護等級：IP68。

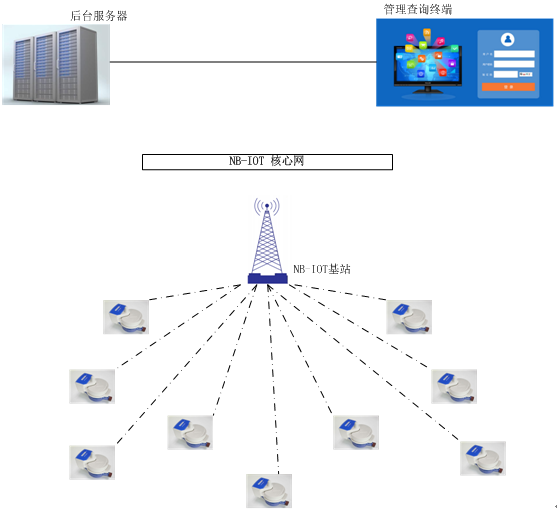

六、全自動組網拓?fù)鋱D

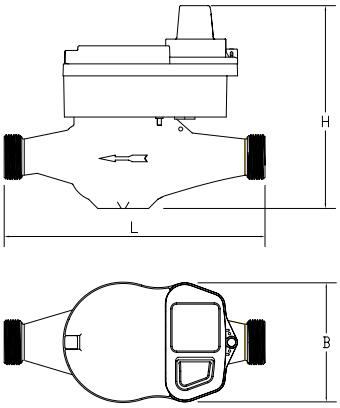

七、外形及規格尺寸
| 型號 | 公稱口徑 | 水平式 | 連接螺紋 | ||
| DN | 長L | 寬B | 高H | ||
| mm | mm | D | |||
| LXSY-15W | 15 | 165 | 90 | 150 | G?B |
| LXSY-20W | 20 | 195 | 90 | 152 | G1B |
| LXSY-25W | 25 | 225 | 104 | 175 | G1?B |
| LXSY-32W | 32 | 230 | 104 | 175 | G1?B |
| LXSY-40W | 40 | 245 | 125 | 210 | G2B |
| LXSY-50W | 50 | 280 | 125 | 230 | 法蘭連接 |

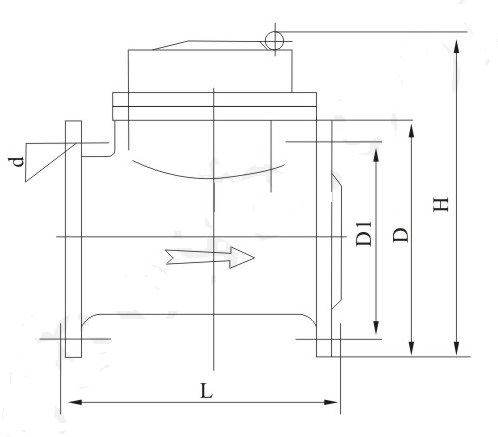

| 型號 | 公稱口徑 DN | 長L | 寬B | 高H | 連接螺紋 | ||
| mm | mm | 法蘭外徑 D | 螺栓孔中心圓直徑 D1 | 連接螺栓 | |||
| LXLCY-40W | 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| LXLCY-50W | 50 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| LXLCY-65W | 65 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| LXLCY-80W | 80 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| LXLCY-100W | 100 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| LXLCY-125W | 125 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| LXLCY-150W | 150 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| LXLCY-200W | 200 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| LXLCY-250W | 250 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| LXLCY-300W | 300 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| LXLCY-350W | 350 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| LXLCY-400W | 400 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| LXLCY-500W | 500 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
| LXLCY-600W | 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
八、有線遠傳水表與無線遠傳水表優缺點對比
| 序號 | 對比項目 | 光電直讀遠傳水表 | NB-IoT無線遠傳水表 |
| 1 | 一次抄讀成功率 | ＞99% | ＞98% |
| 2 | 機電轉換方式 | 光電直讀式 | 光電直讀式或脈沖實時式 |
| 3 | 機電轉換誤差 | ≤1m3 | ≤1m3或≤1個最小轉換分度值 |
| 4 | 供電方式 | 總線供電（直流電） | 鋰電池供電（DC3.6V；8500mAh） |
| 5 | 電源使用時間 | 通過集中器供電，無限制 | 1天上傳1次模式；約6年 |
| 6 | 靜態電流 | ＜1mA | ≤4uA |
| 7 | 發射電流 | / | ＜250mA |
| 8 | 接收電流 | / | ＜80mA |
| 9 | 抄表瞬間電流 | ＜12mA | / |
| 10 | 組網方式 | 較復雜，下行通訊通過有線方式把數據傳到集中器，上行通訊通過GPRS無線方式把集中器的數據傳輸?shù)椒?wù)器。 | 簡單，水表直接通過NB-IOT無線方式傳輸數據到服務器。 |
| 11 | 組網需配置設備 | 采集器和GPRS集中器 | 無設備 |
| 12 | 通訊距離或覆蓋距離 | 下行通訊約300米；上行無限制。 | 城區約1～8km，郊區約25km； |
| 13 | 系統投用周期 | 較長，水表安裝好后，需要現場施工布線、接線、調試。 | 短，水表安裝好后，即可遠程調試。 |
| 14 | 軟件是否需要初始化 | 需要初始化。把用戶的房號與水表表號一一對應輸入抄表軟件。 | 需要初始化。把用戶的房號與水表表號一一對應輸入抄表軟件。 |
| 15 | 水表是否需要通信費 | 水表不需要，只是GPRS集中器需要。 | 每只水表都有一個NB物聯網卡，需要通訊費，出廠時已預交6年的通訊費，到期需要續費。 |
| 16 | 環境等級 | B級 | B級 |
| 17 | 電磁環境 | E1級 | E1級 |
| 18 | 外殼防護等級 | IP68 | IP68 |
| 19 | 水表價格 | 較低 | 較高 |
